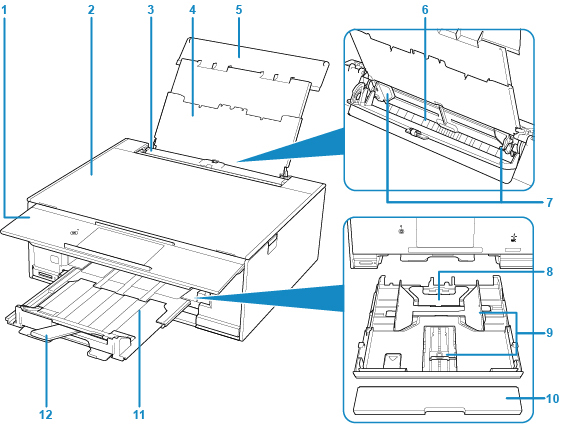

Skats no priekšpuses
- (1) darbības panelis
-
Izmantojiet, lai mainītu printera iestatījumus vai to darbinātu.
- (2) dokumenta vāks
- Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
- (3) padeves slota vāks
-
Novērš priekšmetu iekrišanu padeves slotā.
Atveriet to, lai virzītu papīra vadotnes, un aizveriet pirms drukāšanas.
- (4) papīra balsts
- Izvelciet, lai ievietotu papīru aizmugures paliktnī.
- (5) aizmugurējā uztvērēja vāks
- Atveriet, lai ievietotu papīru aizmugures paliktnī.
- (6) aizmugures paliktnis
-
Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- (7) papīra vadotnes
- Izlīdziniet ar abām papīra kaudzītes pusēm.
- (8) kasete
-
Ievietojiet kasetē A4, B5, A5 vai Letter izmēra parasto papīru un ievietojiet to printerī.
- (9) papīra vadotnes
- Izlīdziniet ar labās/kreisās/priekšas papīra kaudzītes pusēm.
- (10) kasetes vāks
- Izņemiet, lai ievietotu papīru kasetē.
- (11) papīra izvades uztvērējs
- Kad printeris sāk drukāt, tas automātiski iznāk ārā. Apdrukātais papīrs ir izstumts.
- (12) papīra izvades atbalsts
- Izvelciet, lai atbalstītu izstumto papīru.

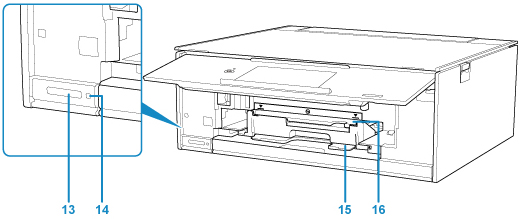

- (13) kartes slots
-
Ievietojiet atmiņas karti.
- (14) Indikators Piekļuve (Access)
-
Deg vai mirgo, norādot atmiņas kartes stāvokli.
- (15) diska turētāja glabāšanas nodalījums
- Diska turētāju, kas piegādāts kopā ar printeri, var glabāt šeit.
- (16) diska turētāja vadotne
- Piestipriniet diska turētāju.

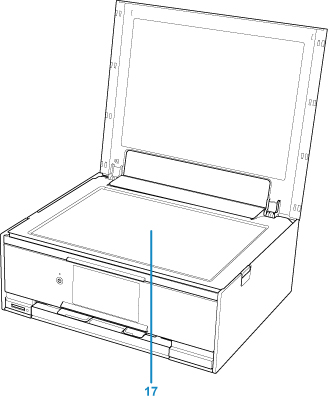

- (17) planšetes stikls
- Ievietojiet oriģinālu šeit.
